RACING METER PANEL - レーシングメーターパネル
・ チューニングカーに必要不可欠な追加メーターをスマートに収める、車種別専用メーターパネル。
・ ダッシュボードやセンターパネル形状に合わせた車種別専用設計で、汎用品にはない抜群のフィッティング。
・ 一部車種用はレーシーなカーボン製(艶消し)を採用。
・ φ60とφ52、2種類のメーターサイズに対応する2ラインナップ設定(ランサーエボリューションX用のみ)。
・ パネル装着に必要な部品も同梱。
・ メーターパネル単品に加え、お得なBLITZ RACING METER SDとのセット品も設定。

for 86 (ZN6) / BRZ (ZC6)
　

86/BRZ専用メーターパネルは視認性を重視した、ダッシュボード取り付けタイプの3連メーターパネルです。
パネルカラーは、ブラック(つや消し)とシルバーの2色を用意。φ60サイズの丸形メーターを装着可能です。

お買い得な「BLITZ RACING METR SD」とのセット内容は、水温・油温・油圧での利用を想定した、TEMP×2・PRESS×1のセット内容。
専用のセンサーアタッチメント類を同梱し、水温・油温・油圧の取り出しが簡単に可能。
メーター装着時にカプラーオンで電源取り出しが可能な専用電源ハーネスも付属しています。

さらに、ターボ化によるブースト計の取り付けを想定したBOOST、TEMP、PRESSの「BOOST METER SET」も設定。
BOOST METER SETには、ブースト圧を容易に取り出せる専用開発の「BOOST ADAPTER」が1個付属します。

メーター色は、WHITE及びREDからお好みでお選びいただけます。
まさに86/BRZの為に作られた専用メーターパネルキットです。
ZN6 86 (BLACK+ SD WHITE) ZC6 BRZ (SILVER + SD WHITE)
画像は86。
BLACKメーターパネルに、RACING METER SD(WHITE)を装着。		 画像はBRZ。
SILVERメーターパネルに、RACING METER SD(WHITE)装着。
■対応車種・ラインナップ
METER PANEL 86/BRZ 取扱説明書
車種
(Vehicle)		 年式
(Model Year)		 型式
(Model)		 エンジン型式
(E/G Model)		 備考
(Remarks)
TOYOTA
86 12/04- ZN6 FA20
SUBARU
BRZ 12/03- ZC6 FA20

商品名
(Product Name)		 パネル色 付属品 本体価格
(MSRP)		 コードNo.
(Code No.)
86/BRZ用
RACING METER PANEL Φ60 for 86/BRZ BLACK 取付用ビス、タイラップ付属
※M/C後車両は下記注意事項を必ずご覧ください		 ¥20,000 19171
RACING METER PANEL Φ60 for 86/BRZ SILVER ¥20,000 19172

※ M/C後はグレードによりナビ枠部の純正パネルを別途購入する必要があります。ディーラーにてお買い求めください。
BLACK ： トヨタ純正品番 SU003-01909 ¥1,530（税抜）、 スバル純正品番 66060CA000 ¥1,500（税抜）
SILVER ： スバル純正品番 66060CA040 ¥7,220（税抜）

■RACING METER SDセット
RACING METER SDセットには「RACING METER PANEL」のほかに、下記の物が含まれます。
単体で購入するよりもお安く、さらに取付容易性にも優れる専用商品です。
RACING METER SD φ60 WATER SENSOR ATTACHMENT
RACING METER SD φ60のTEMP×2(水温・油温)、
PRESS×1(油圧)が付属。
BOOST SETの場合は、TEMPの1つがBOOSTに変更となります。
画像のRED指針、WHITE照明のほか、
WHITE指針、RED照明の「RED」モデルも選択可能。
※それぞれのメーターに、センサーも付属しています。

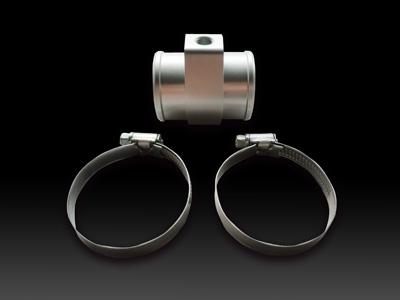

 ラジエターアッパーホース部から、水温を取り出し可能な
「水温センサーアタッチメント」が付属。
86/BRZの純正ラジエターホース内径に合わせた、
φ38のアタッチメントです。

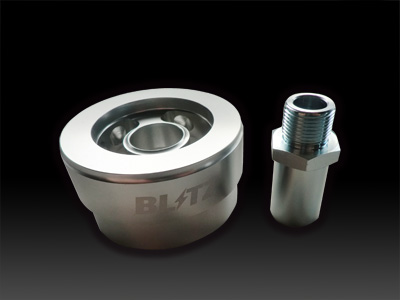

OIL SENSOR ATTACHMENT
オイルフィルター部から、油温及び油圧を取り出し可能な
「OIL SENSOR ATTACHMENT Type HS」が付属。
86/BRZの特殊な形状にも対応するアタッチメントです。

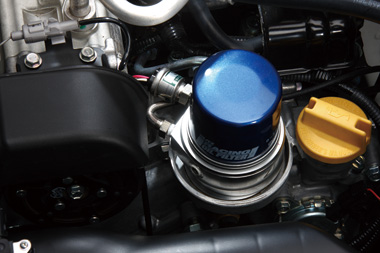

 「OIL SENSOR ATTACHMENT Type HS」への
水温センサー(手前)、圧力センサー(奥)装着例。
※ブルーのRACING OIL FILTERは別売です。
BOOST SENSOR ADAPTER (BOOST SETのみ) 専用電源ハーネス
純正圧力センサー部に装着し、ブースト圧を取り出し可能な
「ブーストアダプター」が付属。
86/BRZの専用設計のアダプターです。
樹脂製マニホールド及び、後期型のアルミ製マニホールド両対応です。
 車両側のサービスコネクターに接続できる、
専用の電源ハーネスを同梱。
電源取り出しのための配線加工や面倒な取り回しが必要ありません。
3つのRACING METER SDの電源は、カプラーで連結可能です。
METER PANEL SET 86/BRZ 取扱説明書 METER PANEL BOOST SET 86/BRZ 取扱説明書
商品名
(Product Name)		 パネルカラー
 付属メーター 付属品 本体価格
(MSRP)		 コードNo.
(Code No.)
86/BRZ用
RACING METER PANEL
Φ60 メーターセット for 86/BRZ
 BLACK φ60 TEMP (水温用)
φ60 TEMP (油温用)
φ60 PRESS (油圧用)		 取り付け用ビス
タイラップ
オイルセンサーアタッチメント
水温センサーアタッチメント
電源ハーネス付属
※M/C後車両は下記
注意事項を必ずご覧ください		 ¥72,000 19173
RACING METER PANEL
Φ60 メーターセット for 86/BRZ 		SILVER φ60 TEMP (水温用)
φ60 TEMP (油温用)
φ60 PRESS (油圧用)		 ¥72,000 19174
RACING METER PANEL
Φ60 REDメーターセット for 86/BRZ		 BLACK φ60 RED TEMP (水温用)
φ60 RED TEMP (油温用)
φ60 RED PRESS (油圧用)		 ¥72,000 19175
RACING METER PANEL
Φ60 REDメーターセット for 86/BRZ		 SILVER φ60 RED TEMP (水温用)
φ60 RED TEMP (油温用)
φ60 RED PRESS (油圧用)		 ¥72,000 19176
RACING METER PANEL
Φ60 ブーストメーターセット for 86/BRZ
 BLACK φ60 BOOST (ブースト用)
φ60 TEMP (水温or油温用)
φ60 PRESS (油圧用)		 取り付け用ビス
タイラップ
オイルセンサーアタッチメント
水温センサーアタッチメント
ブーストアダプター
電源ハーネス付属
※M/C後車両は下記
注意事項を必ずご覧ください		 ¥78,000 19181
RACING METER PANEL
Φ60 ブーストメーターセット for 86/BRZ 		SILVER φ60 BOOST (ブースト用)
φ60 TEMP (水温or油温用)
φ60 PRESS (油圧用)		 ¥78,000 19182
RACING METER PANEL
Φ60 ブーストREDメーターセット for 86/BRZ		 BLACK φ60 RED BOOST (ブースト用)
φ60 RED TEMP (水温or油温用)
φ60 RED PRESS (油圧用)		 ¥78,000 19183
RACING METER PANEL
Φ60 ブーストREDメーターセット for 86/BRZ		 SILVER φ60 RED BOOST (ブースト用)
φ60 RED TEMP (水温or油温用)
φ60 RED PRESS (油圧用)		 ¥78,000 19184

※ M/C後はグレードによりナビ枠部の純正パネルを別途購入する必要があります。ディーラーにてお買い求めください。
BLACK ： トヨタ純正品番 SU003-01909 ¥1,530（税抜）、 スバル純正品番 66060CA000 ¥1,500（税抜）
SILVER ： スバル純正品番 66060CA040 ¥7,220（税抜）
for IMPREZA & FORESTER

インプレッサ・フォレスター専用メーターパネルはセンターパネルのエアコン吹き出し口に
φ52サイズの3連メーターを装着可能なパネルです。

パネル素材は、ナビゲーションやオーディオ部分までを艶消しのカーボン製とする事で、さらにレーシーな印象を与えます。
ナビ・オーディオ非装着車向けに汎用性の高い、穴無しのパネルも用意。加工次第で幅広い用途も可能です。
お買い得な「RACING METR SD」とのセット内容は、BOOST・TEMP・PRESSのセット内容。

メーター色は、WHITE及びREDからお好みでお選びいただけます。
またセットでは、オイルセンサーアタッチメントを同梱し、油温・油圧の取り出しが容易に可能です。

IMPREZA GRF IMPREZA GRB

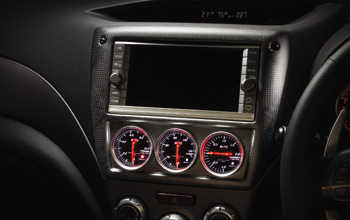

インプレッサGRFへ装着した例です。
パネル全体の素材にカーボンを使用し、艶消し仕上げとしました。
チューニングカーに相応しいレーシーなルックスを実現します。
 インプレッサ／フォレスター用 穴なし装着例。
穴なしメーターパネルを加工し、φ60メーター3個と、
電子パーツを装着した参考例です。
※画像のセット商品や、同様の加工済商品はございません。
　 　
IMPREZA & FORESTER
※画像はインプレッサ／フォレスター用 穴なし(単品)。
加工を前提としたパネルで、エアコン吹き出し口を含む
センターコンソール部分に電子パーツやメーターが装着可能です。

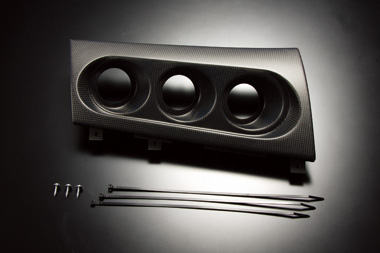

 インプレッサ／フォレスター・Φ52用(単品)
メーターの視認性、走行時の視界確保、インストールの
スマートさを追求した車種別の取付位置と形状を設定。
抜群のフィッティング性を実現します。

■対応車種・ラインナップ

METER PANEL IMPREZA / FORESTER 取扱説明書

車種
(Vehicle)		 年式
(Model Year)		 型式
(Model)		 エンジン型式
(E/G Model)		 備考
(Remarks)
SUBARU
インプレッサ
(IMPREZA)		 07/06- GH2,GH3
GH6,GH7,GH8		 EL15,EJ20
07/10- GRB EJ20
09/02- GRF EJ25
10/06- GVB EJ20
10/06- GVF EJ25
インプレッサ アネシス
(IMPREZA ANESIS)		 10/06- GE2,GE3
GE6,GE7		 EL15,EJ20
インプレッサ XV
(IMPREZA XV)		 10/06- GH2,GH3
GH6,GH7		 EL15,EJ20
フォレスター
(FORESTER)		 07/12- SH5 EJ20

商品名
(Product Name)		 備考
(Remarks)		 本体価格
(MSRP)		 コードNo.
(Code No.)
インプレッサ/フォレスター用
RACING METER PANEL Φ52×3 (カーボン製) 取付用ビス、ステー、
タイラップ付属		 ¥46,000 19167
RACING METER PANEL 穴なし (カーボン製) ¥46,000 19168

■ RACING METER SDセット

RACING METER SDセットには「RACING METER PANEL」のほかに、下記の物が含まれます。
単体で購入するよりもお得な商品です。

RACING METER SD φ52 OIL SENSOR ATTACHMENT
RACING METER SD φ52のBOOST、TEMP、PRESSが
各1個付属。
画像のRED指針、WHITE照明のほか、
WHITE指針、RED照明の「RED」モデルも選択可能。
※それぞれのメーターに、センサーも付属しています。
 オイルフィルター部から、油温及び油圧を取り出し可能な
「OIL SENSOR ATTACHMENT」が付属。
1つのアタッチメントから、油温・油圧が取り出せます。

商品名
(Product Name)		 付属メーター
(Meter)		 本体価格
(MSRP)		 コードNo.
(Code No.)
インプレッサ/フォレスター用
RACING METER PANEL Φ52 メーターセット φ52 BOOST
φ52 TEMP (油温用)
φ52 PRESS (油圧用)		 ¥98,000 19169
RACING METER PANEL Φ52 REDメーターセット φ52 RED BOOST
φ52 RED TEMP (油温用)
φ52 RED PRESS (油圧用)		 ¥98,000 19170

for LANCER EVOLUTION X (CZ4A)

ランサーエボリューションX専用メーターパネルは助手席ダッシュボード部分に、
φ60もしくはφ52サイズの3連メーターを装着可能なパネルです。

パネル素材は、艶消しのカーボン製とする事で、さらにレーシーな印象を与えます。

お買い得な「RACING METR SD」とのセット内容は、BOOST・TEMP・PRESSのセット内容。
メーターサイズは、φ60もしくはφ52からお好みでお選びいただけます。

またセットでは、オイルセンサーアタッチメントを同梱し、油温・油圧の取り出しが容易に可能です。

LANCER EVO X CZ4A
ランサーエボリューションX φ60用へ、RACING METER SD
を装着したイメージです。
パネル全体の素材にカーボンを使用し、艶消し仕上げとしました。
チューニングカーに相応しいレーシーなルックスを実現します。

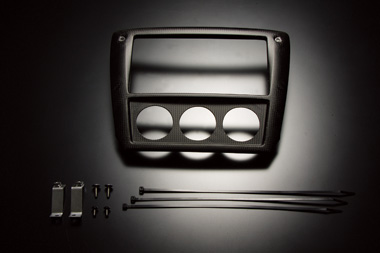

 ランサーエボリューションX φ60用単品。
取り付けに必要なビスやタイラップは付属しています。

■対応車種・ラインナップ

METER PANEL LANCER EVO X 取扱説明書

車種
(Vehicle)		 年式
(Model Year)		 型式
(Model)		 エンジン型式
(E/G Model)		 備考
(Remarks)
MITSUBISHI
ランサーエボリューションX (LANCER EVO X) 07/10- CZ4A 4B11 MIVEC ギャランフォルティス未確認

商品名
(Product Name)		 備考
(Remarks)		 本体価格
(MSRP)		 コードNo.
(Code No.)
ランサーエボリューション用
RACING METER PANEL Φ60 for CZ4A (カーボン製) 取付用ビス、
タイラップ付属		 ¥46,000 19163
RACING METER PANEL Φ52 for CZ4A (カーボン製) ¥46,000 19164

■RACING METER SDセット

RACING METER SDセットには「RACING METER PANEL」のほかに、下記の物が含まれます。
単体で購入するよりもお得な商品です。

RACING METER SD φ60 or φ52 OIL SENSOR ATTACHMENT
RACING METER SDのBOOST、TEMP、PRESSが各1個付属。
画像のφ60サイズのほか、一回り小さいφ52サイズも選択可能。
※それぞれのメーターに、センサーも付属しています。
 オイルフィルター部から、油温及び油圧を取り出し可能な
「OIL SENSOR ATTACHMENT」が付属。
1つのアタッチメントから、油温・油圧が取り出せます。

商品名
(Product Name)		 付属メーター
(Meter)		 本体価格
(MSRP)		 コードNo.
(Code No.)
ランサーエボリューション用
RACING METER PANEL Φ60 メーターセット for CZ4A φ60 BOOST
φ60 TEMP (油温用)
φ60 PRESS (油圧用)		 ¥98,000 19165
RACING METER PANEL Φ52 メーターセット for CZ4A φ52 BOOST
φ52 TEMP (油温用)
φ52 PRESS (油圧用)		 ¥98,000 19166
